kubeadm部署k8s集群教程

发表于 分类于
本文详细介绍了使用kubeadm部署Kubernetes集群的完整流程，包括准备工作、Docker安装、kubelet/kubeadm/kubectl安装、cri-dockerd安装、集群部署（master节点初始化与worker节点加入）、Calico网络扩展安装以及集群状态验证等步骤。

准备工作

准备3台虚拟机

操作系统 HostName IP 内存 CPU 磁盘 角色
Debian12 k8smaster1 172.16.126.130 2G 2C 50G master
Debian12 k8sworker1 172.16.126.131 2G 2C 50G worker
Debian12 k8sworker2 172.16.126.132 2G 2C 50G worker

注意⚠️: 以下操作，3台机器上都需要执行。

设置静态IP

查看当前ip信息

1
2
ip addr

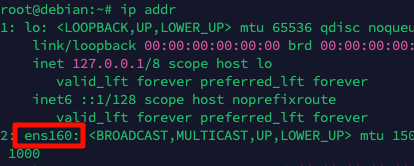

记下网卡名称,一般是第二个,例如我的是ens160

ipaddr

设置静态IP地址

1
vim /etc/network/interfaces
1
2
3
4
5
6
7
8
9
10
# lo改为ens160
auto ens160

# 修改为static
iface ens160 inet static
# 指定静态ip,这里注意3台机器的ip分别为172.16.126.130,172.16.126.131,172.16.126.132
address 172.16.126.130
netmask 255.255.255.0
# 如果是vmware,一般网关最后一位是2,你也可以查询您的vmware的网关设置
gateway 172.16.126.2

重启网络

1
systemctl restart networking

修改主机名

在3台主机上分别执行以下命令

1
2
3
4
5
hostnamectl hostname k8smaster1

hostnamectl hostname k8sworker1

hostnamectl hostname k8sworker2

修改hosts

vim /etc/hosts

1
2
3
172.16.126.130 k8smaster1
172.16.126.131 k8sworker1
172.16.126.132 k8sworker2

关闭swap

查看swap

1
2
# 结果显示空白则说明swap已经关闭
swapon --show

临时关闭swap（服务器重启会失效）

1
swapoff -a

永久关闭,即注释掉/etc/fstab中的swap那一行

1
sed -i 's/.*swap.*/#&/' /etc/fstab

如果修改fstab并且重启系统后发现swap还没有关闭,则还需要执行以下操作

1
2
3
4
systemctl list-unit-files --type=swap
# 找到swap的unit文件,例如dev-nvme0n1p3.swap
systemctl mask dev-nvme0n1p3.swap
重启系统

关闭防火墙

1
2
3
4
5
iptables -F
systemctl stop iptables nftables
systemctl disable iptables nftables

ufw disable

启用 IPv4 数据包转发

手动加载模块(重启后失效)

1
modprobe br_netfilter

设置启动自动加载

1
2
3
cat << EOF | tee /etc/modules-load.d/br_netfilter.conf
br_netfilter
EOF

查看模块是否加载成功

1
lsmod | grep "br_netfilter"

设置ipv4转发

1
2
3
4
5
cat > /etc/sysctl.d/k8s.conf <<EOF
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1
EOF

使生效

1
sysctl --system

配置时间同步

1
2
3
4
5
6
7
8
9
10
apt install ntpdate -y
ntpdate ntp.aliyun.com

添加定时任务
crontab -e
# 添加内容,并保存
0 0 * * * ntpdate ntp.aliyun.com

立即生效
service cron restart

安装docker

安装

参考官方文档 Debian | Docker Docs

设置

安装后设置 Post-installation steps | Docker Docs

1
2
3
4
5
6
sudo groupadd docker
sudo usermod -aG docker $USER
newgrp docker

sudo systemctl enable docker.service
sudo systemctl enable containerd.service

配置驱动和镜像加速

修改docker 文件驱动为 systemd
kubelet 默认使用 systemd，两者必须一致才可以

1
2
3
4
5
6
7
8
9
10
11
cat << EOF > /etc/docker/daemon.json
{
    "exec-opts": ["native.cgroupdriver=systemd"],
    "registry-mirrors": [
    "https://docker.1panel.live",
    "https://docker.m.daocloud.io",
    "https://docker.1ms.run",
    "https://ghcr-pull.ygxz.in"
  ]
}
EOF

重启docker

1
2
3
systemctl daemon-reload
systemctl restart docker
systemctl status docker

安装 kubelet、kubeadm 和 kubectl

文档: 安装 kubeadm、kubelet 和 kubectl | Kubernetes

添加k8s apt官方仓库

1
2
3
4
5
6
7
8
9
10
11
12
sudo apt-get update
# apt-transport-https 可能是一个虚拟包（dummy package）；如果是的话，你可以跳过安装这个包
sudo apt-get install -y apt-transport-https ca-certificates curl gpg


# 如果 `/etc/apt/keyrings` 目录不存在，则应在 curl 命令之前创建它，请阅读下面的注释。
# sudo mkdir -p -m 755 /etc/apt/keyrings
curl -fsSL https://pkgs.k8s.io/core:/stable:/v1.31/deb/Release.key | sudo gpg --dearmor -o /etc/apt/keyrings/kubernetes-apt-keyring.gpg

在低于 Debian 12 和 Ubuntu 22.04 的发行版本中，`/etc/apt/keyrings` 默认不存在。 应在 curl 命令之前创建它
# 此操作会覆盖 /etc/apt/sources.list.d/kubernetes.list 中现存的所有配置。
echo 'deb [signed-by=/etc/apt/keyrings/kubernetes-apt-keyring.gpg] https://pkgs.k8s.io/core:/stable:/v1.31/deb/ /' | sudo tee /etc/apt/sources.list.d/kubernetes.list

安装 kubelet、kubeadm 和 kubectl，并锁定其版本,不让其自动更新

1
2
3
sudo apt-get update
sudo apt-get install -y kubelet kubeadm kubectl
sudo apt-mark hold kubelet kubeadm kubectl

开机自动启动

1
systemctl enable kubelet

查询版本

1
2
kubeadm version
得到GitVersion:"v1.31.0"

安装cri-dockerd

关于容器运行时 | Kubernetes

查询当前kubernetes所需要的pause镜像的版本

1
kubeadm config images list --image-repository registry.cn-hangzhou.aliyuncs.com/google_containers --kubernetes-version=v1.31.0| grep pause

输出结果为:
registry.cn-hangzhou.aliyuncs.com/google_containers/pause:3.10

从此得知k8s 1.31.0版本使用的pause版本为3.10,下面配置cri-dockerd的启动参数要用到

安装cri-dockerd

官方文档https://mirantis.github.io/cri-dockerd/usage/install/

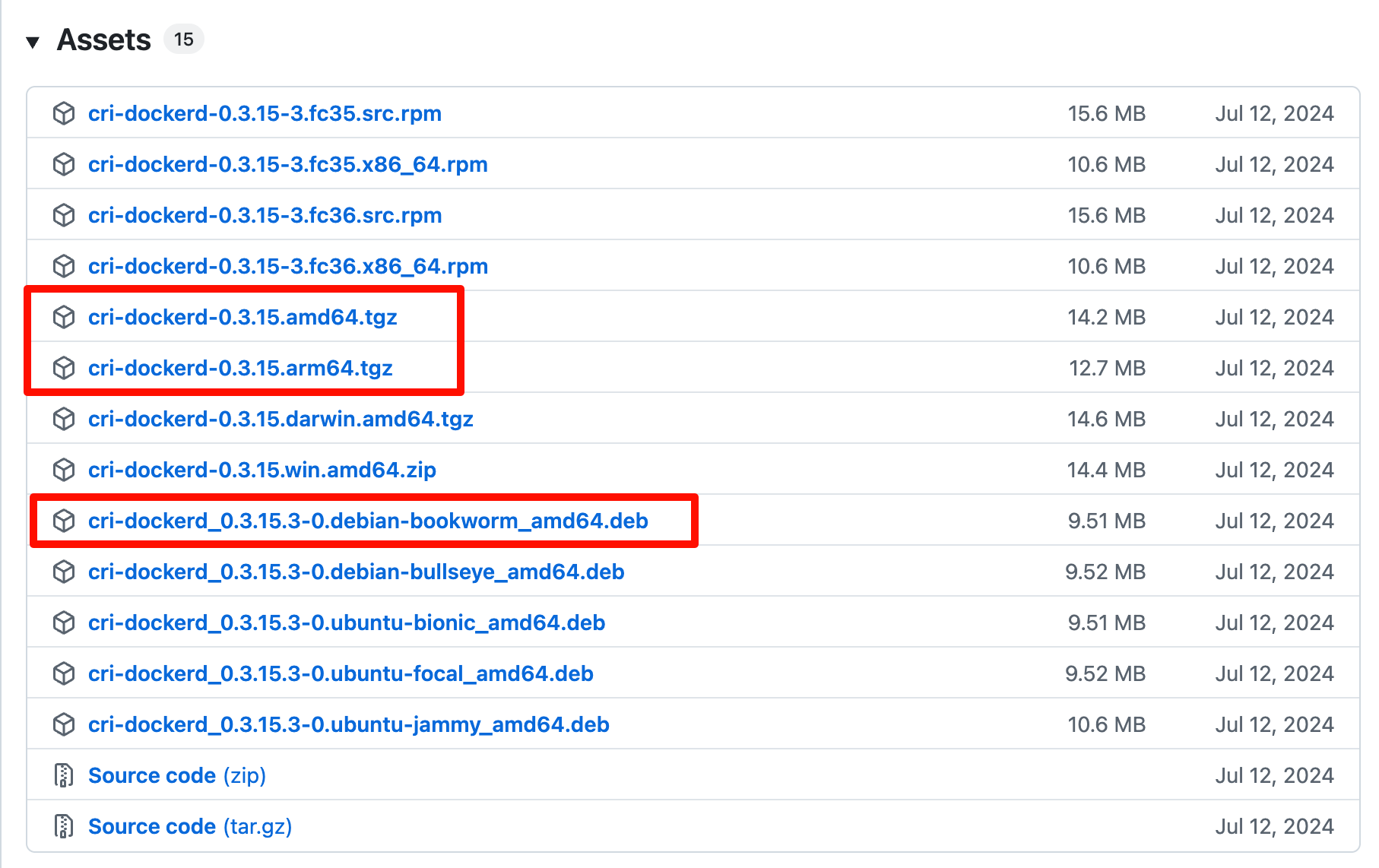

下载地址 https://github.com/Mirantis/cri-dockerd/releases


注: 这里分两种情况,如果您的系统为amd64架构,则可以使用deb包安装,如果是arm64架构使用二进制文件方式安装

方式一、deb包方式安装

下载

1
wget https://github.com/Mirantis/cri-dockerd/releases/download/v0.3.15/cri-dockerd_0.3.15.3-0.debian-bookworm_amd64.deb

安装

1
dpkg -i cri-dockerd_0.3.15.3-0.debian-bookworm_amd64.deb

修改配置文件

1
vim /etc/systemd/system/multi-user.target.wants/cri-docker.service

修改其中的ExecStart,注意pause的版本要和k8s的版本一致

1
ExecStart=/usr/bin/cri-dockerd --container-runtime-endpoint fd:// --pod-infra-container-image=registry.cn-hangzhou.aliyuncs.com/google_containers/pause:3.10

方式二、二进制文件方式安装

下载

1
wget https://github.com/Mirantis/cri-dockerd/releases/download/v0.3.15/cri-dockerd-0.3.15.arm64.tgz

解压

1
tar zxvf cri-dockerd-0.3.15.arm64.tgz

安装

1
install -o root -g root -m 0755 cri-dockerd/cri-dockerd /usr/local/bin/cri-dockerd

添加配置文件

1
vim /etc/systemd/system/cri-docker.service

内容为:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
[Unit]
Description=CRI Interface for Docker Application Container Engine
Documentation=https://docs.mirantis.com
After=network-online.target firewalld.service docker.service
Wants=network-online.target
Requires=cri-docker.socket

[Service]
Type=notify
# 1.修改cri-dockerd的路径,2.添加pod-infra-container-image,注意pause的版本要跟k8s的版本一致
ExecStart=/usr/local/bin/cri-dockerd --container-runtime-endpoint fd:// --pod-infra-container-image=registry.cn-hangzhou.aliyuncs.com/google_containers/pause:3.10
ExecReload=/bin/kill -s HUP $MAINPID
TimeoutSec=0
RestartSec=2
Restart=always

# Note that StartLimit* options were moved from "Service" to "Unit" in systemd 229.
# Both the old, and new location are accepted by systemd 229 and up, so using the old location
# to make them work for either version of systemd.
StartLimitBurst=3

# Note that StartLimitInterval was renamed to StartLimitIntervalSec in systemd 230.
# Both the old, and new name are accepted by systemd 230 and up, so using the old name to make
# this option work for either version of systemd.
StartLimitInterval=60s

# Having non-zero Limit*s causes performance problems due to accounting overhead
# in the kernel. We recommend using cgroups to do container-local accounting.
LimitNOFILE=infinity
LimitNPROC=infinity
LimitCORE=infinity

# Comment TasksMax if your systemd version does not support it.
# Only systemd 226 and above support this option.
TasksMax=infinity
Delegate=yes
KillMode=process

[Install]
WantedBy=multi-user.target

添加配置文件:

1
vim /etc/systemd/system/cri-docker.socket

内容为:

1
2
3
4
5
6
7
8
9
10
11
12
[Unit]
Description=CRI Docker Socket for the API
PartOf=cri-docker.service

[Socket]
ListenStream=%t/cri-dockerd.sock
SocketMode=0660
SocketUser=root
SocketGroup=docker

[Install]
WantedBy=sockets.target

这两个配置文件的下载地址为: https://github.com/Mirantis/cri-dockerd/tree/master/packaging/systemd

重启cri-dockerd

1
2
3
4
systemctl daemon-reload
systemctl enable --now cri-docker.socket
systemctl restart cri-docker
systemctl status cri-docker

部署k8s

初始化k8smaster主节点

注意⚠️: 初始化k8smaster主节点这一步骤只需要在master机器上执行

通过配置文件方式初始化 k8s

先打印默认配置文件到yaml文件中,再修改其中内容

1
kubeadm config print init-defaults > kubeadm-config.yaml

编辑配置文件,具体需要修改的地方我都加了#号说明

1
vim kubeadm-config.yaml
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
apiVersion: kubeadm.k8s.io/v1beta4
bootstrapTokens:
- groups:
  - system:bootstrappers:kubeadm:default-node-token
  token: abcdef.0123456789abcdef
  # token 24小时过期
  ttl: 24h0m0s
  usages:
  - signing
  - authentication
kind: InitConfiguration
localAPIEndpoint:
  # 修改为当前主机ip,例如我的是172.16.126.130
  advertiseAddress: 172.16.126.130
  bindPort: 6443
nodeRegistration:
  # 因为我使用的是cri-dockerd,因此修改此处
  criSocket: unix:///var/run/cri-dockerd.sock
  imagePullPolicy: IfNotPresent
  imagePullSerial: true
  # 节点名修改为当前主机名
  name: k8smaster1
  taints: null
timeouts:
  controlPlaneComponentHealthCheck: 4m0s
  discovery: 5m0s
  etcdAPICall: 2m0s
  kubeletHealthCheck: 4m0s
  kubernetesAPICall: 1m0s
  tlsBootstrap: 5m0s
  upgradeManifests: 5m0s
---
apiServer: {}
apiVersion: kubeadm.k8s.io/v1beta4
# 配置CA certificate有效期,默认是10年,下面改为100年
caCertificateValidityPeriod: 876000h0m0s
# 配置non-CA certificate有效期,默认1年,下面改为100年
certificateValidityPeriod: 876000h0m0s
certificatesDir: /etc/kubernetes/pki
clusterName: kubernetes
controllerManager: {}
dns: {}
encryptionAlgorithm: RSA-2048
etcd:
  local:
    dataDir: /var/lib/etcd
# 修改拉取镜像的仓库为阿里云,因为默认的仓库在国外,国内环境下载不了
imageRepository: registry.cn-hangzhou.aliyuncs.com/google_containers
kind: ClusterConfiguration
# 指定k8s版本
kubernetesVersion: 1.31.0
networking:
  dnsDomain: cluster.local
  # service网段保持默认即可
  serviceSubnet: 10.96.0.0/12
  # 添加下面一行,指定Pod所使用的子网,在下面配置网络扩展时需用到
  podSubnet: 10.244.0.0/16
proxy: {}
scheduler: {}

执行初始化命令:

1
2
3
kubeadm init --config kubeadm-config.yaml --v=9
或
kubeadm init --config kubeadm-config.yaml --upload-certs --v=9

期间会进行各种检查和下载镜像,等待执行完成

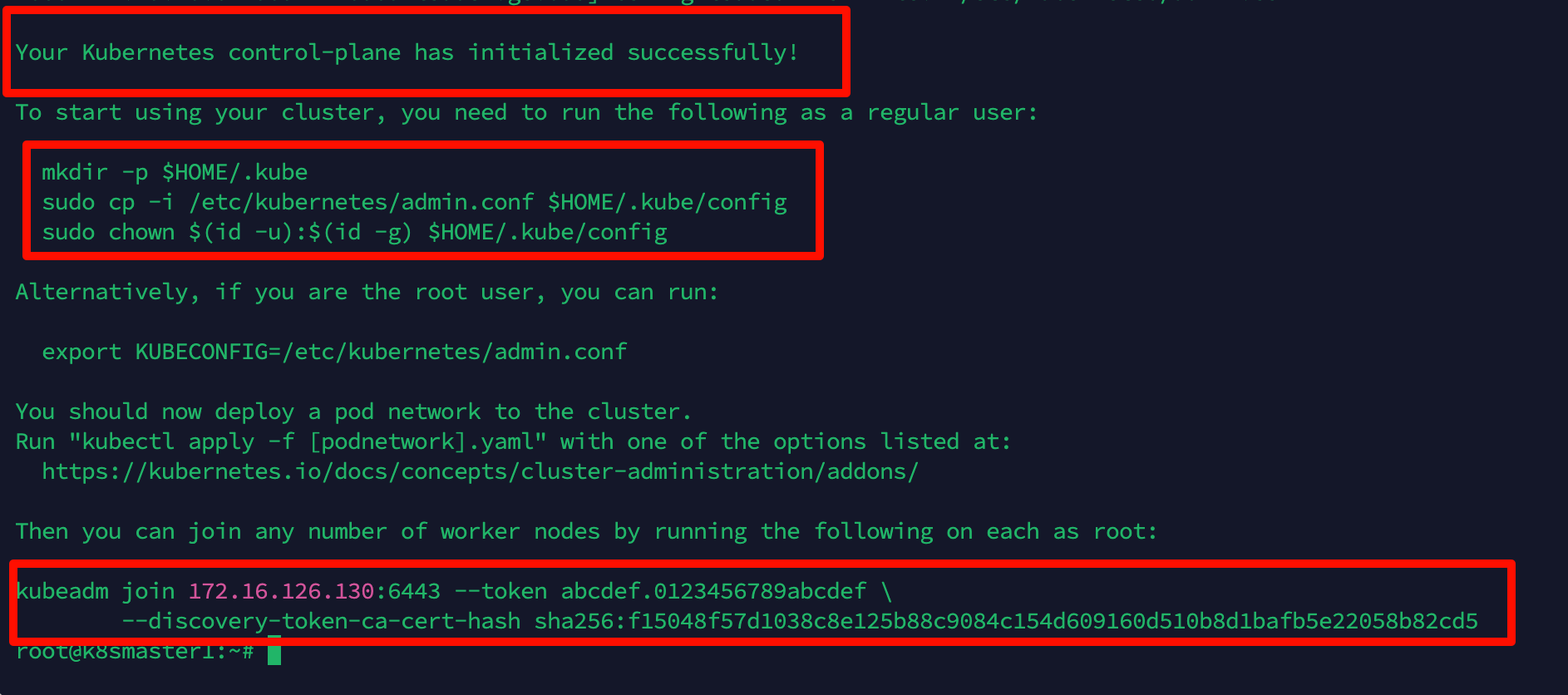

按安装说明执行以下命令, 复制配置文件

1
2
3
mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

复制kubeadm join命令,在worker节点执行此命令即可加入集群

如果你不小心忘记复制join命令,也可以通过create命令创建新的token来扩容 k8s 集群-添加工作节点:

1
kubeadm token create --print-join-command

走到这一步，master节点的初始化工作都已完成。

加入worker节点

注意⚠️: 加入worker节点这一步骤只需要在worker机器上执行

在worker节点执行上面复制的join命令:

1
2
kubeadm join 172.16.126.130:6443 --token abcdef.0123456789abcdef \
        --discovery-token-ca-cert-hash sha256:f15048f57d1038c8e125b88c9084c1609160d510b8d1bafb5e22058b82cd5  --cri-socket unix:///var/run/cri-dockerd.sock

注意⚠️: 因为使用的容器运行时是cri-dockerd,所以在worker节点执行join命令时,需要添加参数–cri-socket unix:///var/run/cri-dockerd.sock

验证:
在master节点中执行以下命令:

1
2
3
4
5
root@k8smaster1:~# kubectl get nodes
NAME         STATUS     ROLES           AGE     VERSION
k8smaster1   NotReady   control-plane   14m     v1.31.0
k8sworker1   NotReady   <none>          4m1s    v1.31.0
k8sworker2   NotReady   <none>          4m12s   v1.31.0

可以看到k8smaster1是control-plane控制平面,两个worker节点的 ROLES 为 none, 表示这两个节点是工作节点。我们也可以通过以下命令将其改为worker,不改也没关系.

1
2
kubectl label node k8sworker1 node-role.kubernetes.io/worker=worker
kubectl label node k8sworker2 node-role.kubernetes.io/worker=worker

另外,上面status都是 NotReady 状态，是因为我们还没有安装网络扩展

安装网络扩展

注意⚠️: 安装网络扩展这一步骤只需要在master机器上执行命令

参考文档: https://kubernetes.io/zh-cn/docs/concepts/cluster-administration/addons/

安装网络扩展Calico

安装 kubernetes 网络组件-Calico

官方文档: Quickstart for Calico on Kubernetes | Calico Documentation (tigera.io)
注: 只需执行文档中step2即可

先下载两个yaml文件

1
2
3
wget -O tigera-operator.yaml https://raw.githubusercontent.com/projectcalico/calico/v3.28.1/manifests/tigera-operator.yaml

wget -O custom-resources.yaml https://raw.githubusercontent.com/projectcalico/calico/v3.28.1/manifests/custom-resources.yaml

修改custom-resources.yaml中的cidr: 10.244.0.0/16, 其中10.244.0.0/16是上面kubeadm init步骤中配置文件中指定的参数–pod-network-cidr=10.244.0.0/16

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
# This section includes base Calico installation configuration.
# For more information, see: https://docs.tigera.io/calico/latest/reference/installation/api#operator.tigera.io/v1.Installation
apiVersion: operator.tigera.io/v1
kind: Installation
metadata:
  name: default
spec:
  # Configures Calico networking.
  calicoNetwork:
    ipPools:
    - name: default-ipv4-ippool
      blockSize: 26
      # 修改此处为与kube-config.yaml中的--pod-network-cidr的值一致
      cidr: 10.244.0.0/16
      encapsulation: VXLANCrossSubnet
      natOutgoing: Enabled
      nodeSelector: all()

---

# This section configures the Calico API server.
# For more information, see: https://docs.tigera.io/calico/latest/reference/installation/api#operator.tigera.io/v1.APIServer
apiVersion: operator.tigera.io/v1
kind: APIServer
metadata:
  name: default
spec: {}


创建calico网络扩展

1
2
kubectl create -f tigera-operator.yaml
kubectl create -f custom-resources.yaml

验证Calico网络扩展是否安装成功

查看组件是否都启动成功

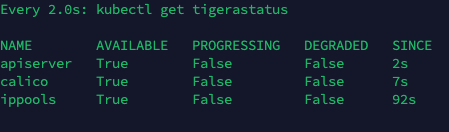

以下命令监控部署是否成功,如果顺利,几分钟后，所有 Calico 组件在 AVAILABLE 列中显示 True,这个过程根据网络情况,可能需要一些时间

1
watch kubectl get tigerastatus

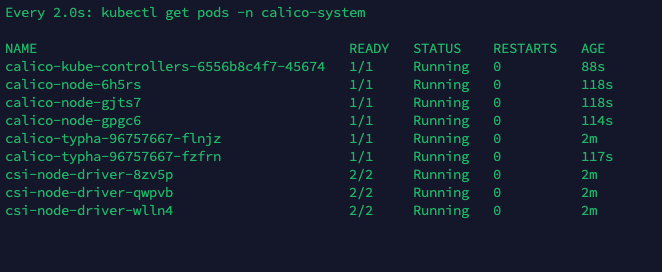

以下命令确认pod是否运行成功,全部running即启动成功

1
watch kubectl get pods -n calico-system


如果长时间没ready,可以尝试以下命令describe po,查看为什么没ready

1
kubectl describe -n calico-system po xxx

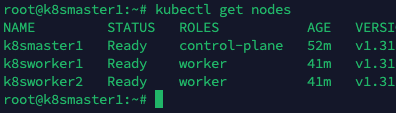

以上成功后,再次查询节点状态

1
kubectl get nodes


STATUS 状态是 Ready，说明 k8s 集群正常运行了

测试在 k8s 创建 pod 是否可以正常访问网络

1
2
3
4
kubectl run busybox --image busybox:1.28 --restart=Never --rm -it busybox -- sh

ping www.baidu.com
通过上面可以看到能访问网络，说明 calico 网络扩展已经被正常安装了

测试 coredns 是否正常

1
2
3
4
5
6
7
8
9
10
11
12
kubectl run busybox --image busybox:1.28 --restart=Never --rm -it busybox -- sh

nslookup kubernetes.default.svc.cluster.local

Server:    10.96.0.10
Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local

Name:      kubernetes.default.svc.cluster.local
Address 1: 10.96.0.1 kubernetes.default.svc.cluster.local

10.96.0.10 就是我们 coreDNS 的 clusterIP，说明 coreDNS 配置好了。
解析内部 Service 的名称，是通过 coreDNS 去解析的

到此, 1主2从的k8s集群已经部署成功

局限性

https://kubernetes.io/zh-cn/docs/setup/production-environment/tools/kubeadm/create-cluster-kubeadm/#limitations

此处创建的集群具有单个控制平面节点，运行单个 etcd 数据库。 这意味着如果控制平面节点发生故障，你的集群可能会丢失数据并且可能需要从头开始重新创建。

解决方法：

  • 定期备份 etcd。 kubeadm 配置的 etcd 数据目录位于控制平面节点上的 /var/lib/etcd 中。
  • 使用多个控制平面节点。 你可以阅读可选的高可用性拓扑选择集群拓扑提供的 高可用性。
